一、 vlan概念：

　　vlan:将一个局域网在逻辑上划分多个广播域

　　vlan标签4个字节：TPID,固定值，0x8100

　　TCL：帧的控制信息

　　1、 priority:帧的优先级(0-7)值越大优先级越高

　　2、 CFI：MAC地址是否是经典格式，0表示经典，1表示非经典，以太网为0

　　3、 Vlan ID

　　以太网帧的格式：没有加上VLAN标记的标准以太网帧(untagged frame)，有VLAN标记的以太网帧

　　链路类型：

　　1、access:接入链路

　　PVID：代端口表缺省VLAN

　　Access端口收到数据后会添加VLAN tag,VLAN ID和端口的PVID相同

　　2、Trunk :当trunk端口收到帧，如果该帧不包含tag,将打上端口PVID，如果帧包含tag，则不变;当trunk端口发送帧时，该帧的VLAN ID 在trunk的允许发送列表中，若与端口的PVID相同，则剥离tag发送，若与端口的PVID不同，则直接发送

　　3、hybrid：既可以连主机，又可以连交换机，可以以Taaged或Untagged方式加入vlan

　　VLAN划分方法：端口，MAC地址，IP子网，协议，策略

　　Voice VLAN应用:可以区分语音流量和业务流量，使语音流量优于业务流量，从而为语音流量提供保证

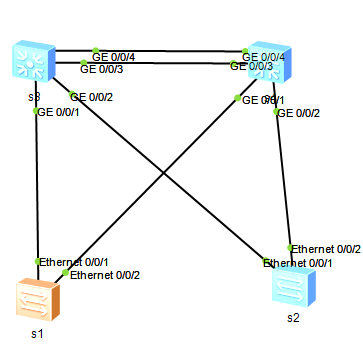

　　二、 Vlan划分实例(拓扑图)

　　1、 s1创建vlan

　　[S1]vlan batch 2 to 3 #创建一组连续的vlan

　　[S1]vlan 2

　　[S1-vlan2]description RED #对vlan2进行描述

　　[S2]vlan 2 #创建单个vlan

　　2、 配置access端口

　　[S1-Ethernet0/0/1]port link-type access

　　[S1-Ethernet0/0/1]port default vlan 1

　　[S1-Ethernet0/0/2]port link-type access

　　[S1-Ethernet0/0/2]port default vlan 2

　　3、 配置trunk端口

　　[S1-Ethernet0/0/1]port link-type trunk

　　[S1-Ethernet0/0/1]port trunk allow-pass vlan all

　　[S3]port-group group-number g0/0/1 to g0/0/2

　　[S3-port-group]port link-type trunk

　　[S2]port GigabitEthernet 0/0/1

　　[S2-GigabitEthernet0/0/1]port link-type trunk

　　[S2-GigabitEthernet0/0/1]port trunk allow-pass vlan all

　　[S2]vlan 2

　　[S1]interface g0/0/2

　　[S1-GigabitEther0/0/2]port link-type trunk

　　[S1-GigabitEther0/0/2]port turnk allow-pass vlan all

　　[S4-GigabitEther0/0/1]port link-type trunk

　　[S4-GigabitEther0/0/1]port trunk allow-pass vlan all

　　本征vlan

　　[S1-GigabitEthernet0/0/2]port trunk pvid vlan 2

　　设置某个vlan不能通

　　[S1-Gigabitether0/0/2]undo port trunk allow-pass vlan 2

　　[S1-Gigabitether0/0/2]port trunk allow-pass vlan 2
