组成

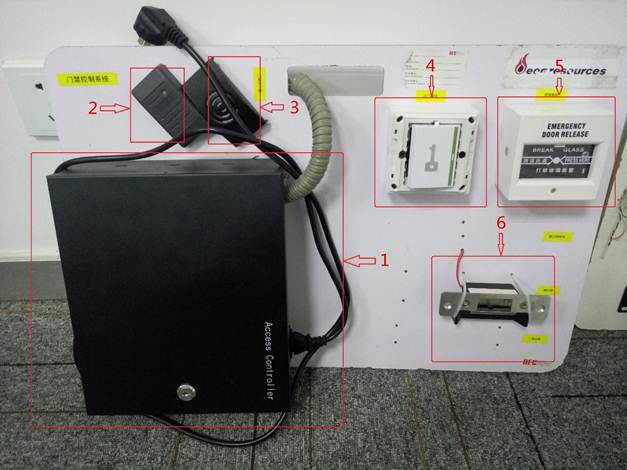

　　门禁系统展示版组成如下图所示：

　　主要由以下不见组成：

　　1、门禁控制器

　　2、HID读卡器

　　3、IC读卡器

　　4、出门按钮

　　5、玻璃破碎

　　6、阴极锁

　　各组件之间连接方法

　　该展示板使用的门禁锁为阴极锁，所以只有锁和玻璃破碎跟门禁控制器连接的方法跟之前不同，其余部件和之前相同(参见【Case Share】哈里伯顿仁恒置地办公室门禁安装总结)。

　　阴极锁电源接法

　　阴极锁是通电开门，断电锁门的。普通电磁锁和电插锁是通电锁门，断电开门。所以阴极锁的接法和普通锁的电源接法不同。阴极锁的接法如下图所示：

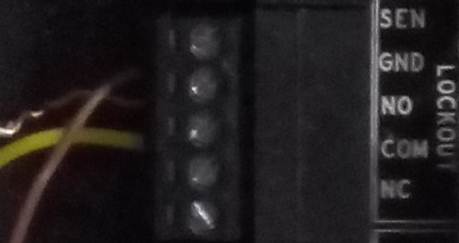

　　门锁COM口接主板电源正极。阴极锁电源共两根线，不分正负极。一根接NO口，一根接GND。NO口表示通电开门，NC口表示通电锁门。

　　玻璃破碎接法

　　玻璃破碎后面共有三对6个接线柱，分别是1和1A;2和2A;3和3A。按照破离破碎后面的接线图可以得知，电锁接法为NO接法时，玻璃破碎接1和2两个接线柱。电锁接法为NC接法时，玻璃破碎接2和3两个接线柱。

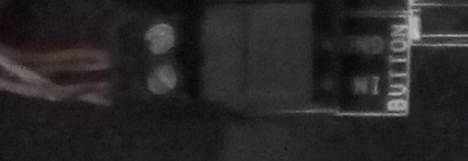

　　因为是通电解锁，所以玻璃破碎不能和电锁直接串联起来，因为串联起来后只有当出门按钮和玻璃破碎同时通电时才能开门。所以玻璃破碎要和出门按钮并联接在门禁控制器主板上，这时玻璃破碎和出门按钮其中任何一个形成通路时，电锁即可通电解锁。接线示意图如下：

　　读卡器接法

　　不同的读卡器上面带的线数量不同，但是无论哪种读卡器，在连接门禁控制器的时候只需要连接其中4根就行，分别是DATA0、DATA1、正极和负极。分别将读卡器上这四根线接到门禁控制器上相应的接线柱上即可。
