配置多生成树协议MSTP

　　作用：将环路网络修剪成一个无环树形网络，避免广播风暴，同时还提供了数据转发的多个冗余路径，在数据转发过程中实现VLAN数据的负载均衡。

　　准备数据：将公司VLAN划为2个MSTP实例：

　　VLAN 所属实例

　　VLAN(2-11) MSTI 1

　　VLAN(12-20) MSTI 2

　　应用要求：

　　1：配置MSTP使不同的VLAN报文按照不同的实例来转发。

　　2：配置每个MSTI都有自己不同的主备根，使每个MSTI不同的生成树。

　　3：网络中所有的交换机都在一个MST域。

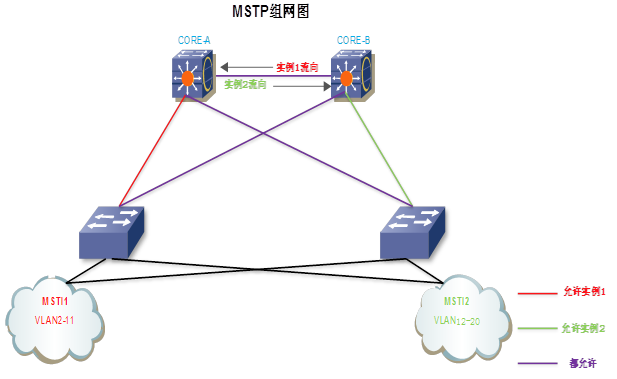

　　组网图：

　　组网要求：

　　1：网络中所有交换机都支持MSTP。

　　2：交换机都使用二层接口运行MSTP。

　　配置思路：

　　1：创建一个MST域，域名为HMZADMIN。

　　2：创建实例1并映射VLAN2-11。

　　3：创建实例2并映射VLAN12-20。

　　4：配置MSTP修订级别为1。

　　5：激活MST域。

　　6：定义CORE-A为实例1的主根，为实例2的备根。

　　7：定义CORE-B为实例2的主根，为实例1的备根。

　　8：全局激活MSTP协议。

　　检查配置：

　　1：查看STP表中CORE-A是VLAN2-11的primary root，是VLAN12-20的secondary root 为正常。

　　2: 查看STP表中CORE-B是VLAN12-20的primary root，是VLAN2-11的secondary root为正常。

　　3：查看CORE-A在实例1中所有的端口都是指定端口，在实例2中只有ETH-TRUNK端口是根端口其他的都是指定端口为正常。

　　4：查看CORE-B在实例2中所有的端口都是指定端口，在实例1中只有ETH-TRUNK端口是根端口其他的都是指定端口为正常
