配置主备备份协议VRRP

　　作用：通过创建的VRRP备份组实现当主设备出现问题时，备用设备承担网络流量，不同的VLAN不同的主设备，使设备能够负载分担，实现负载均衡。

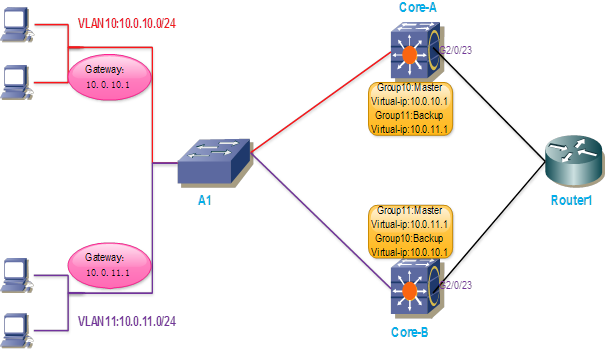

　　组网图：

　　数据准备：

　　1：创建VLAN，在VLANIF接口配置地址。

　　2：划出Virtual-ip地址，备份组中的主机作为网关的地址。

　　3：备份组的ID，一般以VLAN号来定。

　　4：交换机在备份组中的优先级，决定主从。

　　5：抢占方式，抢占时间。

　　6：接口跟踪的降低优先级幅度，决定抢占Master。

　　7：三层网络互通，保证VLAN间的可达性。

　　组网需求：

　　1：Core-A作为备份组10的Master，作为备份组11的Backup。

　　2：Core-B作为备份组11的Master，作为备份组10的Backup。

　　3：内网中VLAN10的主机用备份组10的Virtual-ip作为网关，VLAN11的主机用备份组11的Virtual-ip作为网关，达到互相分担数据流而又互相备份的目的。

　　配置思路：

　　在Core-A上：

　　1：在VLANIF10中创建备份组VRRP VRID10 ，在VLANIF11中创建备份组VRRP VRID11.

　　2：配置Virtual-ip 10.0.10.1为VLAN10的网关，配置Virtual-ip 10.0.11.1为VLAN11的网关。

　　3：配置VRRP VRID10优先级为121(优先级大的成为主)，配置VRRP VRID11的优先级为101

　　4：配置VRRP VRID10为抢占模式，延时10秒，配置VRRP VRID11为抢占模式，延时10秒.

　　5：配置VRRP VRID10中对接口G2/0/23跟踪，如果G2/0/23Down掉将降低优先级30。

　　在Core-B上：

　　1：在VLANIF10中创建备份组VRRP VRID10 ，在VLANIF11中创建备份组VRRP VRID11.

　　2：配置Virtual-ip 10.0.10.1为VLAN10的网关，配置Virtual-ip 10.0.11.1为VLAN11的网关。

　　3：配置VRRP VRID10优先级为101，配置VRRP VRID11的优先级为121

　　4：配置VRRP VRID10为抢占模式，延时10秒，配置VRRP VRID11为抢占模式，延时10秒.

　　5：配置VRRP VRID11中对接口G2/0/23跟踪，如果G2/0/23Down掉将降低优先级30。

　　检查：

　　1：在VLAN10下的PC机上tracert一个外网地址，能追踪到地址是交给CORE-A转发。

　　2：在VLAN11下的PC机上tracert一个外网地址，能追踪到地址是交给CORE-B转发。

　　3：关掉CORE-A所有VLAN的数据都交给CORE-B转发。

　　4：关掉CORE-B所有VLAN的数据都交给CORE-A转发。

　　5：当CORE-A的G2/0/21接口Down掉，所有VLAN数据交给CORE-B转发。

　　6：当CORE-B的G2/0/21接口Down掉，所有VLAN数据交给CORE-A转发。
